产品设计介入要点:
1.膜厚:黑色膜厚10-20微米,精密尺寸设计时需考虑预留大 或遮蔽、后加工等工艺。
2. 盐雾:一般分铜盐加速、中性、酸性等,铝合金微弧氧化后,表面是三氧化二铝,耐酸不耐碱。黑色盐雾性能较差,一般48-96小时
3. 碰撞/跌落测试
4.挂点
5.颜色
6.硬度/耐磨度
7..耐高温性
微弧氧化膜层具有1500度两分钟和360次高低温测试值以及300度1000小时耐温值
8.耐电压/绝缘性

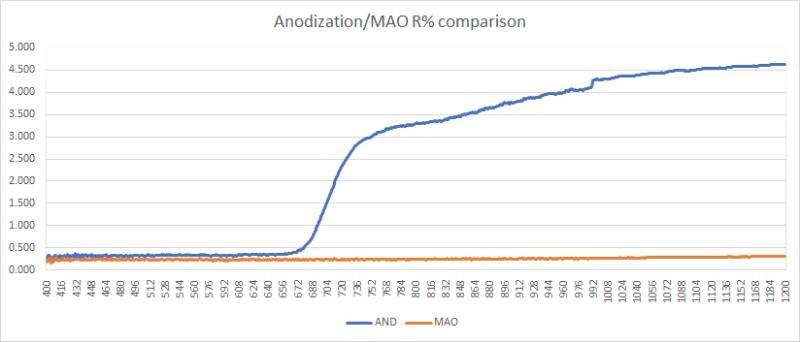

9.微弧氧化超低的光线反射率 电镜对比
杂散光或杂光,是指光学系统中除了目标(或成像)光线外,扩散于探测器(或成像)表面上的其它非目标(或非成像)光线辐射能,以及经非正常光路到达探测器的目标光线辐射。
杂散光的抑制和消除,一般采用以下几种方法:
a在光电仪器设计初期,选用合适的光学系统并增加滤光片、镜筒、遮光罩、光阑、挡光环等遮光系统,阻止外部杂散光进人系统及内部杂散光的再次反射。
b在通光元件表面加镀增透膜,增加光的透过,减少光反射,降低内部杂散光的产生。
c在非通光面通过消光、发黑、植绒、涂附等方式制备强吸收层,将杂光尽吸收消除。
微弧氧化膜层具有的哑光表面,经分光光度计的测试结果表明,随着膜层颜色的加深,膜层在紫外-可见光区光学反射率降低,可见光区反射率由15%到5%不等, 具有良好的光学性能。已具备了彻底替代工艺复杂、成本较高的车消光螺纹、发黑、阳极氧化等方式,并可应用于光学元件毛边的杂散光抑制消除。
应用领域:激光,机器视觉,光学,影像,光电等行业设备消光部件。
设计注意事项:黑色反射率低,但黑色是因为掺杂了别的元素,又比较厚硬,碰撞时易露底。 需要考虑产品的尖角和利边是否合理。另外螺纹位置须预留装配间隙。
我司有反射率3%和5%两种工艺配方,应用场景不同,其他技术参数也欢迎来电垂询!
|
